BC2403絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，數字模擬指針與數字段碼顯示完美結合，高壓絕緣電阻測試儀具有多種電壓輸出等級（2500V、5000V、10000V）、抗干擾強、模擬指針與數字同步顯示、交直流兩用、操作簡單、自動保存測量結果等特點。絕緣電阻測試儀是測量變壓器、互感器、發電機、高壓電動機、避雷器等絕緣電阻的理想測試器。
     BC2403絕緣電阻測試儀測試前準備工作：
        注意：當*使用絕緣電阻測試儀時，需充電6小時。否則絕緣電阻測試儀不能正常工作。充電方法祥見“電池充電”的相關內容。
        1）試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
        2）用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。
        3）將帶高壓測試線紅色插頭端插入（3）LINE端，綠色插頭端插入(2)GUARD端,另一端探針或夾子接于被試設備的高壓導體上。將測試線副線（綠色）插入（2）GUARD端(右手邊)，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見“屏蔽端的使用方法”相關內容。將另外一根黑色副線測試線插入地端（EARTH）（1）端，另一頭接于被試設備的外殼或地上，如下圖所示。

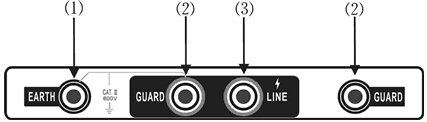

                                                                             圖:測試端接線圖
        注意:在接線時嚴禁將LINE與GUARD長時間短路，以免發生過載現象！

注意事項：

1.轉動波段開關在任意一電壓檔，此時電源接通。

2.在選擇測試編號狀態下，可按動設置鍵(12)進入查詢測試結果狀態。

3.按動上下鍵(12)來增加和減少測試結果的編號。(相應的編號反黑)。

4.選擇好編號后，按動測試鍵(10)可進入該編號的測試結果，按動上下鍵(12)可查詢該編號測試結果(當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數)。

5.查詢完畢，按動設置鍵(12)返回準備測試狀態。

6.如需查詢再次查詢可再次按動設置鍵(12)。

在測量電阻前，待測電路必須*放電，并且與電源電路*隔離。

如果測試筆或電源適配器破損需要更換電，必須換上同樣型號和相同電氣規格的測試筆和電源適配器。

電池指示器批示電能耗盡時，不要使用儀器。若長時間不使用儀器，請將電池取出后存放。

不要在高溫、高濕、易燃、易爆和強電磁場環境中存放或者使用本儀器。

請使用濕布或者清潔劑來清洗儀器外殼，請勿使用磨擦物或溶劑。

儀器潮濕時，請先干燥后存放。

產品結構：

1，主要由三部分組成。

*是直流高壓發生器，用以產生一直流高壓。

第二是測量回路。

第三是顯示。

(1)直流高壓發生器

測量絕緣電阻必須在測量端施加一高壓，此高壓值在絕緣電阻表國標中規定為50V、100V、250V、500V、1000V、2500V、5000V…

直流高壓的產生一般有三種方法。*種手搖發電機式。 目前我國生產的兆歐表約80%是采用這種方法(搖表名稱來源)。第二種是通過市電變壓器升壓，整流得到直流高壓。一般市電式兆歐表采用的方法。第三種是利 用晶體管振蕩式或脈寬調制電路來產生直流高壓，一般電池式和市電式的絕緣電阻表采用的方法。

(2)測量回路

在前面講的搖表(兆歐表)中測量回路和顯示部分的合二 為一的。它是有一個流比計表頭來完成的，這個表頭中有兩個夾角為60°(左右)的線圈組成，其中一個線圈是并在電壓兩端的，另一線圈是串在測量回路中的。 表頭指針的偏轉角度決定于兩個線圈中的電流比，不同的偏轉角度代表不同的阻值，測量阻值越小串在測量回路中的線圈電流就越大，那么指針偏轉的角度越大。另 一個方法是用線性電流表作為測量和顯示。前面用到的流比計表頭中由于線圈中的磁場是非均勻的，當指針在無窮大處，電流線圈正好在磁通密度zui強的地方，所以盡管 被測電阻很大，流過電流線圈電流很少，此時線圈的偏轉角度會較大。當被測電阻較小或為0時，流過電流線圈的電流較大，線圈已偏轉到磁通密度較小的地方，由 此引起的偏轉角度也不會很大。這樣就達到了非線性的矯正。一般兆歐表表頭的阻值顯示需要跨幾個數量級。但當用線性電流表頭直接串入測量回路中就不行了，在 高阻值時的刻度全部擠在一起，無法分辨，為了也要達到非線性矯正就必須在測量回路中加入非線性元件。從而達到在小電阻值時產生分流作用。在高電阻時不產生 分流，從而使阻值顯示達到幾個數量級。隨著電子技術及計算機技術的發展，數顯表逐步取代指針式儀表。

數字雙顯絕緣電阻測試儀

絕緣電阻數字化測量技術也得到了發展，其中壓比計電路就是其中一個較好測量電路，壓比計電路是由電壓橋路和測量橋路組成。這兩個橋路輸出的信號分別通過A/D轉換再通過單片轉換成數字值顯示。
